Ako môžu výrobcovia komponentov oceľových konštrukcií, ktoré je možné prispôsobiť pre rôzne súpravy zariadení, optimalizovať konštrukčný návrh komponentov oceľových konštrukcií, aby sa zlepšila nosnosť a nízka hmotnosť?
V zákazková výroba a výroba komponentov oceľových konštrukcií pre kompletné zostavy zariadení Optimalizácia konštrukčného návrhu s cieľom súčasne zlepšiť nosnosť a dosiahnuť nízku hmotnosť je kľúčovou otázkou vyváženia výkonu, nákladov a efektívnosti. Tento proces vyžaduje kombináciu materiálových vlastností, mechanických princípov, výrobných procesov a skutočných pracovných podmienok, aby sa dosiahol cieľ prostredníctvom systematickej dizajnovej stratégie. Nasledujúci podrobný popis konkrétnych metód z viacerých dimenzií:
1. Optimalizácia na základe vlastností materiálu: Vyberte si ten správny „základ“, aby ste dosiahli dvojnásobný výsledok s polovičným úsilím
Výber a rozumné použitie materiálov sú predpokladom pre optimalizáciu konštrukcie. Pevnosť, húževnatosť, hustota a ďalšie parametre rôznych ocelí sa výrazne líšia a je potrebné ich presne zladiť podľa požiadaviek na nosnosť komponentov, pracovného prostredia a iných faktorov.
Aplikácia vysokopevnostnej ocele: Použitie nízkolegovanej vysokopevnej ocele s vyššou medzou klzu (ako Q355, Q460 atď.) môže znížiť hrúbku materiálu pri rovnakých podmienkach nosnosti a priamo znížiť vlastnú hmotnosť konštrukcie. Napríklad nosný nosník bol pôvodne navrhnutý na použitie ocele Q235 s hrúbkou 20 mm. Po použití ocele Q355 je možné zmenšiť hrúbku na 16 mm, hmotnosť sa zníži o 20% a nosnosť nie je ovplyvnená.
Diferencované rozloženie materiálov: Podľa namáhacích charakteristík každej časti konštrukcie sa používajú vysokopevnostné materiály v oblastiach s vysokým namáhaním a bežné materiály v oblastiach s nízkym namáhaním, aby sa dosiahlo "na čepeli je použitá dobrá oceľ". Napríklad vysokopevnostná oceľ sa používa v namáhaných častiach základne zariadenia, zatiaľ čo obyčajná uhlíková oceľ sa používa v pomocnej nosnej časti, ktorá dokáže nielen zabezpečiť celkovú pevnosť, ale aj kontrolovať náklady a hmotnosť.
Skúmanie nových materiálov: V scenároch s extrémne vysokými požiadavkami na nízku hmotnosť (ako sú oceľové konštrukcie mobilných zariadení), hliníkové zliatiny alebo kompozitné materiály (ako sú kompozitné materiály na báze živice vystužené uhlíkovými vláknami) možno použiť v nenosných častiach na vytvorenie hybridnej konštrukcie s oceľou. Pozornosť by sa však mala venovať metódam pripojenia a kompatibilite rôznych materiálov, aby sa predišlo zlyhaniu konštrukcie v dôsledku elektrochemickej korózie alebo nesúladu mechanických vlastností.
2. Topologická optimalizácia štrukturálneho tvaru: „efektívnejší“ prenos sily
Topologická optimalizácia spočíva v hľadaní optimálnej distribučnej formy materiálov podľa zaťaženia a obmedzení v danom konštrukčnom priestore pomocou matematických algoritmov tak, aby sa dosiahlo „odstránenie nečistôt a zachovania podstaty“ a zabezpečila sa nosnosť pri znížení hmotnosti.
Odstráňte nadbytočné materiály: Použite softvér na analýzu konečných prvkov (FEA) na simuláciu stavu namáhania konštrukcie, identifikujte „nadbytočné oblasti“ s nižším napätím a odrežte ich. Napríklad tradičný dizajn stĺpov zariadení je väčšinou pevná konštrukcia. Po topologickej optimalizácii ho možno navrhnúť ako dutú mriežkovú alebo tenkostennú konštrukciu s výstužnými rebrami, udržujúcu dostatok materiálu v bode koncentrácie napätia, redukciu materiálu v nenamáhanej oblasti, zníženie hmotnosti o viac ako 30% a zlepšenie tuhosti.
Odkaz na bionickú štruktúru: Biologické štruktúry v prírode (ako sú plásty a vtáčie kosti) majú charakteristiky „ľahkej a vysokej pevnosti“ a ich princípy možno použiť pri navrhovaní oceľových konštrukcií. Napríklad panel platformy zariadenia je navrhnutý ako voštinová sendvičová štruktúra a jadrová vrstva používa tenkostennú oceľ, ktorá nielen znižuje hmotnosť, ale tiež zlepšuje celkovú nosnosť prostredníctvom účinku rozptýleného zaťaženia voštinovej konštrukcie.
Optimalizácia tvaru prierezu: Geometrický tvar prierezu dielca má významný vplyv na únosnosť. Pri rovnakej ploche prierezu sú momenty zotrvačnosti a modul prierezu v tvare I, v tvare krabice a v kruhovom priereze väčšie a odolnosť proti ohybu a krúteniu je lepšia. Napríklad hnací hriadeľ používa dutú kruhovú rúrkovú časť namiesto pevnej kruhovej ocele a odolnosť proti krúteniu je v podstate rovnaká, keď sa hmotnosť zníži o 50%; priečny nosník používa profil v tvare písmena I namiesto obdĺžnikového prierezu a únosnosť v ohybe sa môže zvýšiť o 40 % pri rovnakej vlastnej hmotnosti.
3. Optimalizácia spôsobov pripojenia: Znížte „extra záťaž“ a zlepšite celkovú tuhosť
Spojovací uzol je slabým článkom oceľovej konštrukcie. Nerozumný spôsob spojenia zvýši hmotnosť, zníži celkovú tuhosť a dokonca spôsobí koncentráciu napätia. Optimalizácia návrhu spojenia musí brať do úvahy pevnosť, nízku hmotnosť a realizovateľnosť konštrukcie.
Optimalizácia zváraných spojov: Použite kontinuálne zvary namiesto prerušovaných zvarov, aby ste znížili celkovú dĺžku zvaru a zároveň zabezpečili pevnosť spoja; pre spoje hrubých plechov použite drážkové zvary namiesto kútových zvarov, aby ste znížili objem zvaru a tepelne ovplyvnenú oblasť a znížili dodatočné napätie spôsobené deformáciou zvárania. Okrem toho je pozícia zvarov optimalizovaná pomocou analýzy konečných prvkov, aby sa zabránilo nastaveniu zvarov v bodoch koncentrácie napätia a zlepšila sa spoľahlivosť uzla.
Prepracovaný dizajn skrutkových spojov: Špecifikácie a množstvo skrutiek sú presne vypočítané podľa veľkosti sily, aby sa zabránilo slepému použitiu veľkých špecifikácií alebo príliš veľkého počtu skrutiek. Napríklad prírubové spojenie určitého zariadenia bolo pôvodne navrhnuté na použitie 12 skrutiek M20. Po silovom rozbore bola upravená na 8 skrutiek M18, čo nielen splnilo požiadavky na pevnosť, ale aj znížilo spotrebu materiálu skrutiek a prírub.
Integrovaný proces lisovania: Pre komplexné komponenty sa na zníženie počtu spájaní používa celkové ohýbanie, rezanie laserom a vysekávanie. Napríklad, ak je rámová konštrukcia zariadenia spojená viacerými oceľovými doskami, hmotnosť zvarov a konektorov sa zvýši. Avšak ohnutím celého oceľového plechu do telesa rámu pomocou veľkej ohýbačky možno zmenšiť 70 % spojovacích bodov, znížiť hmotnosť o 15 % a výrazne zlepšiť celkovú tuhosť.
4. Posilnenie tuhosti a stability: Vyhnite sa „nestabilite kvôli ľahkosti“
Odľahčená konštrukcia musí byť založená na zabezpečení tuhosti a stability konštrukcie, inak môže dôjsť k zlyhaniu únosnosti v dôsledku nadmernej deformácie alebo nestability.
Rozumné usporiadanie výstužných rebier: Výstužné rebrá (ako sú rebrá v tvare U a L) sú umiestnené na povrchu tenkostenných komponentov, aby sa zlepšila lokálna tuhosť zmenou momentu zotrvačnosti prierezu. Napríklad tenký plát zariadenia sa pri rovnomernom zaťažení ľahko deformuje. Po pridaní pozdĺžnych a priečnych výstužných rebier pozdĺž smeru sily možno pri zvýšení spotreby materiálu o 5 % zvýšiť tuhosť o viac ako 50 %.
Overenie a nastavenie stability: Pri štíhlych prútoch, tenkostenných komponentoch a iných komponentoch, ktoré sú náchylné na nestabilitu, je potrebné ich stabilitu overiť Eulerovým vzorcom. Ak je to potrebné, pridá sa bočná podpora alebo sa upraví tvar prierezu (ako je zmena obdĺžnikového prierezu na prierez v tvare I), aby sa zvýšilo kritické zaťaženie nestability bez pridania príliš veľkej hmotnosti.
Primeraná aplikácia predpätia: Pri skrutkovo spojených nosných komponentoch sa aplikuje vhodné predpätie, aby konektor pevne dosadol, znížila relatívnu deformáciu počas práce a zlepšila celkovú tuhosť. Napríklad spojovacie skrutky medzi sedlom ložiska a základňou zariadenia môžu zvýšiť tuhosť povrchu spoja o 20 % ~ 30 % po aplikácii predpätia.
5. Kombinácia simulácie a experimentu: Použite dáta na "sprevod" efektu optimalizácie
Štrukturálna optimalizácia sa nemôže spoliehať len na skúsenosti, ale je potrebné ju overiť pomocou simulačnej analýzy a fyzických testov, aby sa zabezpečila spoľahlivosť schémy návrhu.
Analýza simulácie konečných prvkov: Vo fáze návrhu sa ANSYS, ABAQUS a ďalší softvér používajú na vytvorenie trojrozmerného modelu na simuláciu rozloženia napätia, deformácie a únavovej životnosti pri rôznych zaťaženiach a pracovných podmienkach. Štrukturálne parametre (ako je hrúbka steny, poloha rebrovej dosky a veľkosť prierezu) sa nastavujú prostredníctvom viacerých iterácií, kým sa nenájde rovnovážny bod medzi „ľahkou“ a „vysokou pevnosťou“. Napríklad otočné rameno zváracieho robota znížilo svoju hmotnosť o 25 % a maximálne namáhanie o 10 % po 5 cykloch optimalizácie simulácie, čo plne vyhovuje požiadavkám na použitie.
Overenie fyzického testu: Na optimalizovanom prototype sa vykonáva statický zaťažovací test, dynamický zaťažovací test a únavový test, aby sa overila jeho skutočná nosnosť a životnosť. Napríklad optimalizovaný nosný nosník je zaťažený a testovaný hydraulickým testovacím strojom a jeho medzné zaťaženie a medzné zaťaženie sú zaznamenané, aby sa zabezpečilo, že nie je nižšie ako konštrukčná norma; dynamické zaťaženie počas prevádzky zariadenia sa simuluje skúškou na vibračnom stole, aby sa skontrolovalo, či konštrukcia nadmerne rezonuje alebo sa nedeformuje.
Mechanizmus iteračného zlepšovania: Spätná väzba testovacích údajov do simulačného modelu, úprava parametrov (ako sú vlastnosti materiálu, okrajové podmienky) a ďalšia optimalizácia návrhu. Napríklad, ak sa počas testu zistí, že skutočná deformácia komponentu je väčšia ako výsledok simulácie, je potrebné znova skontrolovať, či sú obmedzenia modelu v súlade so skutočnou situáciou a upraviť konštrukčný návrh.
6. Spolupráca medzi procesom a dizajnom: Zefektívnite „pristátie“ dizajnu
Štrukturálna optimalizácia musí zvážiť uskutočniteľnosť výrobného procesu, inak bude ťažké dosiahnuť aj ten najlepší dizajn. Výrobcovia musia skombinovať svoje vlastné zariadenia a charakteristiky procesov, aby začlenili procesné požiadavky do fázy návrhu.

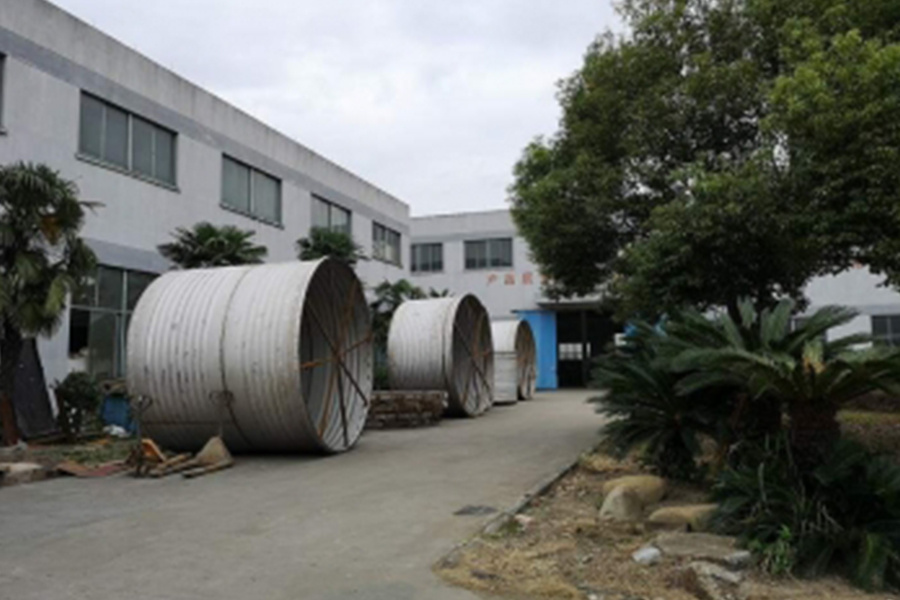

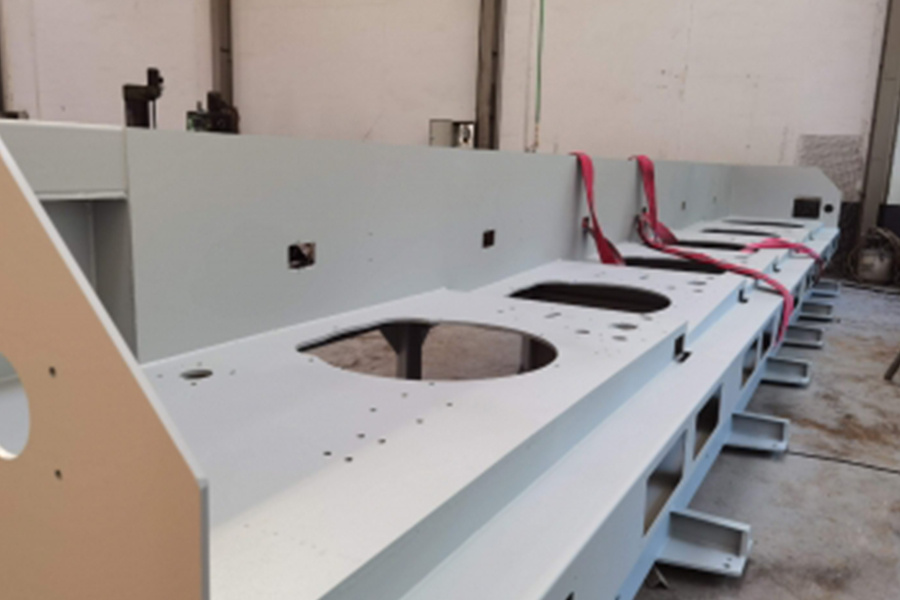

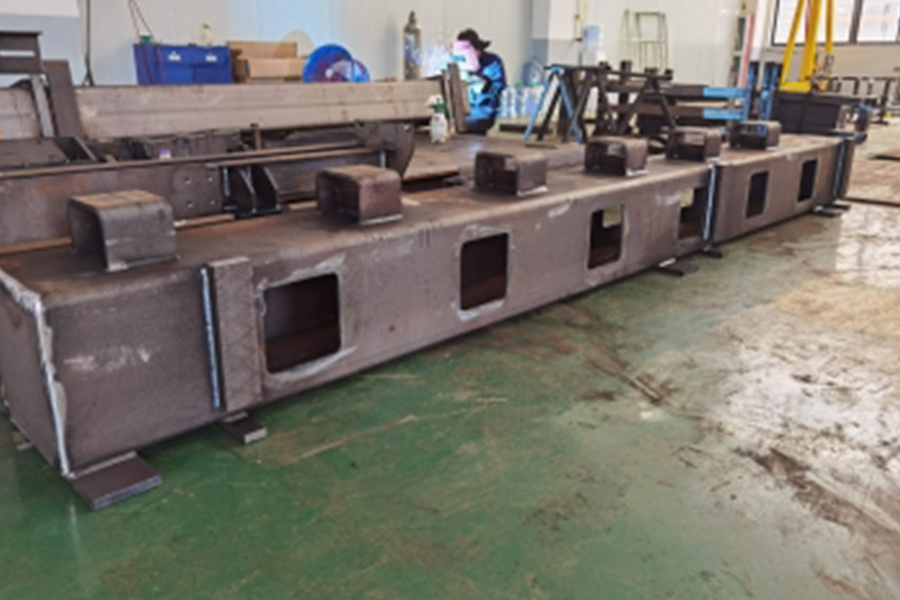

Napríklad spoločnosť Jiaxing Dingshi Machinery Manufacturing Co., Ltd môže podporovať spracovanie a výrobu zložitých štruktúr pomocou moderného vybavenia, ako je 15 000 metrov štvorcových vnútorného výrobného priestoru, veľké portálové spracovateľské centrum s rozmermi 6 metrov × 3,5 metra a laserový rezací stroj s výkonom 30 kW. Jeho 20 profesionálnych technických dizajnérov má silné možnosti konverzie návrhu výkresov a dokáže presne previesť optimalizovaný konštrukčný návrh na produkovateľné procesné výkresy, čím zaistí, že optimalizácia topológie, výber materiálu a ďalšie riešenia sa implementujú v skutočnej výrobe – napríklad pomocou 600-tonového ohýbacieho stroja na dosiahnutie integrovaného lisovania veľkých tenkostenných komponentov a zníženie spájania; prostredníctvom 50 zváracích zariadení rôznych typov a vynikajúcich zručností 60 certifikovaných zváračov je zaručená pevnosť a presnosť zložitých zvarov, čo poskytuje spoľahlivú procesnú podporu pre štrukturálnu optimalizáciu.
